Как устроен режим пропарки резервуара и чем подтверждают этапы

Когда пропарка применима

Применимость этапа задаёт состояние стенок и днища. Нагретая плёнка теряет вязкость и стекает вниз с конденсатом. Лёгкие фракции переходят в паровую фазу и уходят через открытые люки. Парафин, ржавчина и механические примеси так не снимаются: их берёт уже удаление отложений.

Есть и обратный случай: осадок лежит толстым слоем, и пар до нижних слоёв не доходит. Тогда пропарку ставят после механического удаления основной массы.

Условие подтверждают документами по самой ёмкости: записью о хранившемся продукте и актом последней зачистки. К ним добавляют результат осмотра через световой люк, если ёмкость уже вскрывали. Когда записи о продукте нет, резервуар готовят по худшему из возможных остатков.

Что должно быть сделано до подачи пара

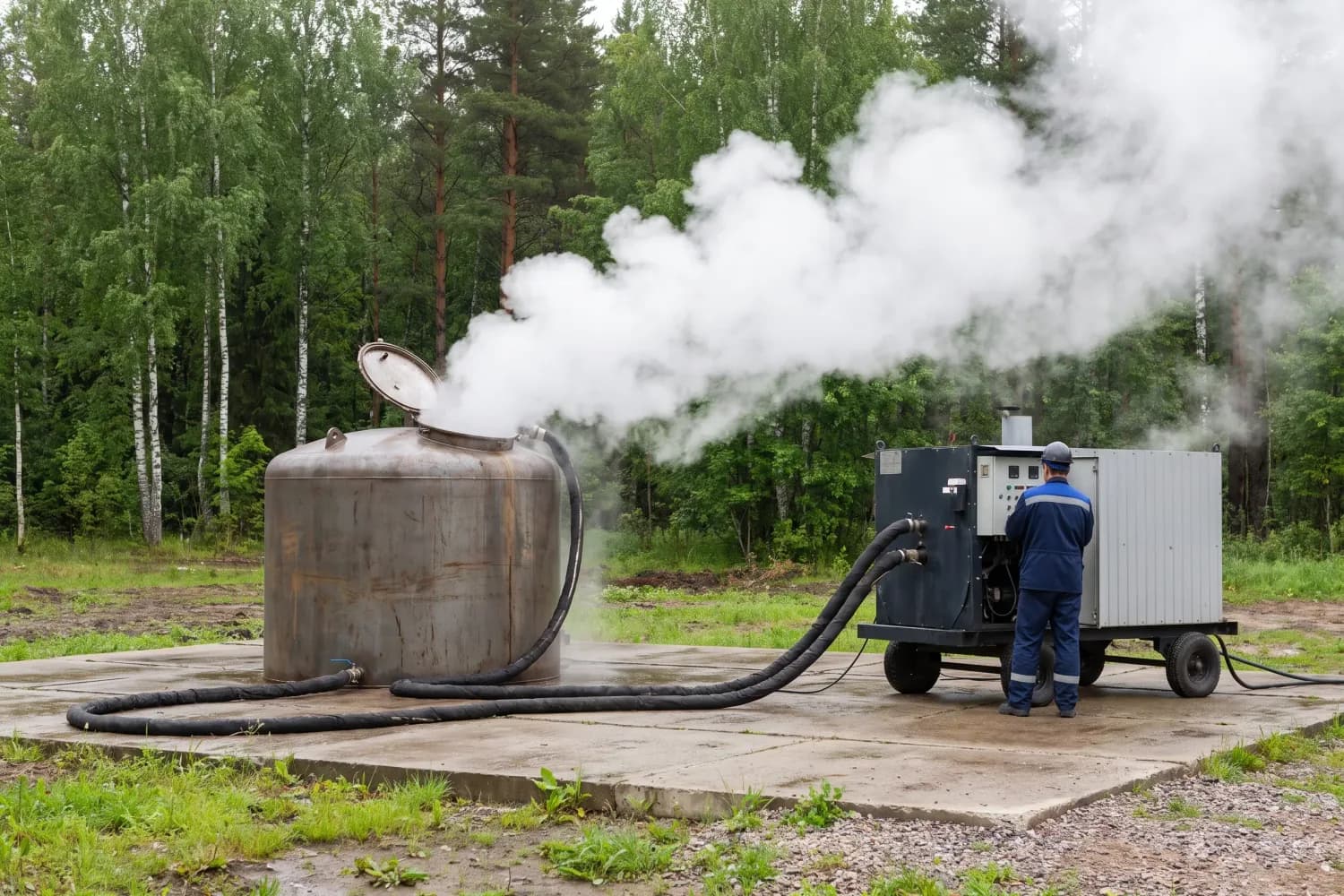

Пар подают в ёмкость, из которой уже выбрали подвижный остаток. Насос берёт продукт, пока тот течёт, и на этом его работа кончается. Резервуар к этому моменту отключён от трубопроводов, на фланцах стоят заглушки. Схему заглушек записывают: иначе продукт придёт по линии, о которой забыли.

Пар вытесняет из объёма паровоздушную смесь и уносит её наружу. Ёмкость всё это время держат сообщённой с атмосферой. Закрытый корпус при остывании пара получает разрежение, и стенку затягивает внутрь.

Порядок ведения газоопасных работ задают федеральные нормы и правила, утверждённые приказом Ростехнадзора № 528. Внутрь резервуара бригада заходит по наряду-допуску, и подготовительные меры перечисляют в нём до начала. Среду меряют ещё до первой подачи пара. Исходное значение нужно дальше: по нему видно, куда сдвинулась концентрация.

К подаче пара переходят, когда вход в этап закрыт записями. Откачку остатка фиксируют актом, установку заглушек — схемой, исходную концентрацию — протоколом замера. У каждой записи есть исполнитель и время: по ним потом восстанавливают ход работ.

Что должно быть решено до утверждения режима

Режим — это набор решений о подаче пара, и к утверждению этапа они должны быть приняты все. Критерий готовности один: утверждённые на резервуар технологическая карта или план производства работ. Решения меняют и по ходу работ, когда конденсат несёт продукт дольше расчётного. Изменение вносят в ту же карту и утверждают тем же порядком.

Правила газоопасных работ закрывают другую половину: допуск, состав бригады, наблюдение и контроль среды по ходу работ. Их источник — тот же приказ Ростехнадзора № 528.

Величины назначает эксплуатирующая организация. Исходные данные у неё: продукт, объём ёмкости, толщина отложений, состояние корпуса. Типового режима под все резервуары нет, поэтому подрядчик работает по утверждённому на объекте.

Продолжительность подачи в режим тоже входит, но часами она не задаётся. Пропарка идёт, пока конденсат несёт продукт. Часы в плане работ остаются ориентиром для смены и для расхода пара.

До утверждения карты должны быть решены:

• Точки ввода пара: световой люк, нижние патрубки, переносные штуцеры
• Расход пара и давление в подводящей линии под объём ёмкости и толщину остатка
• Заземление рукавов и штуцеров, по которым идёт пар со статическим зарядом
• Отвод конденсата наружу, чтобы снятая грязь не ходила по кругу
• Точки отбора: проба конденсата на выходе и уровни замера среды в ёмкости

Чем подтверждают, что пропарка отработала

Признак окончания — состояние выходящего конденсата, а не отработанное время. Пока в конденсате идёт продукт, подача продолжается. Пробу с выхода смотрят на плёнку, цвет и запах.

Дальше берутся за среду в самой ёмкости. Пробы отбирают с уровней, и нижний весит больше прочих: пары нефтепродуктов тяжелее воздуха и держатся у днища. Показания сравнивают с тем, что сняли до подачи пара. Разница и говорит, работала ли пропарка.

Остаётся осмотр. Через верхний люк смотрят стенки и днище: где-то плёнка сходит целиком, где-то остаётся плотный слой.

Условие закрывают три записи: проба конденсата с выхода, протокол замера среды с указанием уровней отбора и результат осмотра. Рядом с ними ставят отметку об отводе конденсата и о снятии подачи пара.

Вскрытие люка-лаза и то, что за ним

Нижний люк-лаз открывают после того, как корпус остынет. Горячая стенка и горячий остаток продолжают испарять, и замер на остывшей ёмкости честнее. Порядок вскрытия стоит в наряде-допуске наравне с остальными шагами.

Подтверждает переход протокол замера с временем отбора проб: по нему видно, что среду мерили на остывшей ёмкости. За вскрытием идёт то, ради чего грели: промывка и удаление донных отложений. Внутрь спускаются по наряду-допуску, и режим работ внутри считают отдельно. Замер среды на этом не кончается.
